Comment construire un système d'inspection dimensionnelle automatisé pour les lignes de production
2026-05-20 23:25Comment construire un système d'inspection dimensionnelle automatisé pour les lignes de production
L'inspection dimensionnelle automatisée revêt une importance croissante pour les lignes de production exigeant un contrôle qualité stable, un retour d'information rapide, une réduction de la charge de travail liée aux inspections manuelles et une traçabilité des données de production. Au lieu de se fier uniquement à la mesure hors ligne ou au contrôle manuel, un système d'inspection automatisé peut combiner la technologie des machines à mesurer tridimensionnelles (MMT), la vision par ordinateur, les palpeurs, les dispositifs de fixation, les robots, les convoyeurs, l'identification par code-barres, la génération de rapports logiciels et l'intégration des données de production. Pour les pièces automobiles, les composants usinés avec précision, l'électronique, les dispositifs médicaux, les moules, les pièces moulées et la production en grande série, un système d'inspection dimensionnelle automatisé bien conçu permet d'améliorer la constance de la production, de réduire les rebuts et de favoriser un pilotage des processus basé sur les données.
Réponse rapide
Pour concevoir un système d'inspection dimensionnelle automatisé pour les lignes de production, les acheteurs doivent définir les exigences d'inspection, choisir une technologie de mesure adaptée, concevoir des dispositifs de fixation reproductibles, planifier le chargement et le déchargement des pièces, intégrer le logiciel de mesure, connecter les données de sortie aux systèmes de production, contrôler l'environnement d'inspection et vérifier la répétabilité du système avant sa mise en service en production. Le système doit être conçu en tenant compte des pièces réelles, des tolérances réelles, du temps de cycle réel et des objectifs de contrôle qualité réels.
1. Commencez par les véritables exigences d'inspection
Un système d'inspection dimensionnelle automatisé ne doit pas être conçu en fonction du choix de l'équipement, mais plutôt de la tâche d'inspection proprement dite. Les acheteurs doivent d'abord définir les pièces à mesurer, les caractéristiques critiques, les tolérances requises, la fréquence des inspections et le délai d'intégration des résultats en production.
Certaines lignes de production nécessitent uniquement le contrôle des caractéristiques clés pour la maîtrise des processus. D'autres requièrent des rapports dimensionnels complets, une évaluation GD&T, la mesure de profil, le contrôle du premier article ou des décisions automatisées de conformité. Le niveau de détail du contrôle influe sur le type d'équipement, le choix des capteurs, la conception des dispositifs de fixation, les fonctionnalités logicielles, le temps de cycle et le coût de l'automatisation.
Des exigences d'inspection clairement définies permettent d'éviter la surautomatisation et la sous-configuration. Un système d'inspection automatisé performant doit résoudre les véritables problèmes de qualité de la production, et non se contenter d'ajouter des équipements complexes à la ligne de production.
2. Choisir la technologie de mesure appropriée
Différentes lignes de production requièrent différentes technologies de mesure. Un système basé sur une machine à mesurer tridimensionnelle (MMT) convient à la géométrie 3D, aux mesures de référence, aux éléments profonds, aux trous, aux alésages, aux plans et au contrôle GD&T. Un système de vision est adapté à l'inspection rapide et sans contact d'éléments petits, fins, plats, délicats ou visibles. Le balayage laser ou les systèmes multi-capteurs peuvent s'avérer utiles pour les surfaces complexes, les profils ou les besoins d'inspection mixtes.
| Tâche d'inspection | Technologie appropriée | Application typique |
|---|---|---|
| Inspection dimensionnelle 3D | Système CMM ou CMM automatisé | Pièces usinées, boîtiers, supports, composants automobiles |
| Inspection rapide des caractéristiques 2D | machine de mesure visuelle ou système d'inspection optique | Électronique, connecteurs, pièces embouties, joints, films |
| Inspection complexe des surfaces et des profils | Sonde de balayage, scanner laser ou système multi-capteurs | Moules, aubes de turbine, pièces moulées, pièces de forme libre |
| Inspection à grande échelle (réussite/échec) | Système automatisé de fixation, de vision, de MMT ou hybride | Lignes de production nécessitant un retour d'information rapide sur la qualité |
| Rapports GD&T traçables | MMT avec logiciel de mesure avancé | Automobile, aérospatiale, médical, usinage de précision |
Le choix de la technologie de mesure doit se faire en fonction de la géométrie de la pièce, des tolérances, de l'état de surface, de la vitesse requise et des besoins en matière de rapports. Sur de nombreuses lignes de production, un système hybride peut s'avérer plus pratique qu'un système utilisant un seul capteur.

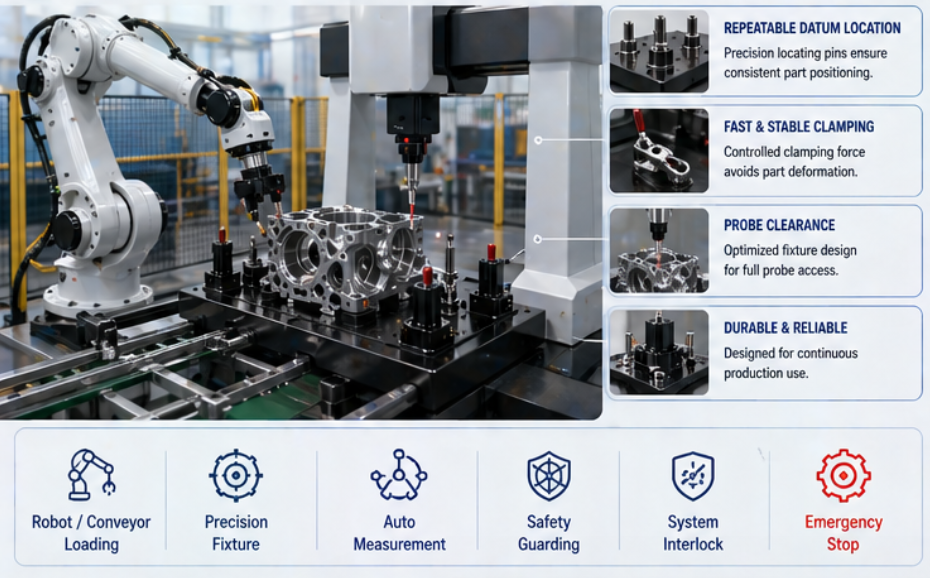

3. Concevoir des dispositifs de fixation et un positionnement des pièces répétables
La répétabilité du dispositif de fixation est un facteur essentiel du contrôle dimensionnel automatisé. Un positionnement irrégulier de la pièce peut engendrer des données instables, même avec une machine précise. Le dispositif de fixation doit positionner la pièce selon la structure de référence appropriée, la maintenir sans déformation et permettre aux capteurs ou palpeurs d'atteindre toutes les caractéristiques requises.
Sur les lignes automatisées, les dispositifs de fixation doivent permettre un chargement rapide, un serrage sûr, un dégagement suffisant pour les capteurs et un relâchement répétable. En cas d'utilisation de robots ou de convoyeurs, le dispositif de fixation doit être conçu en fonction du mode de chargement. Pour le contrôle de plusieurs pièces, le dispositif de fixation doit garantir un positionnement stable pour chaque pièce.
Liste de contrôle de conception des luminaires
Le dispositif de fixation positionne-t-il la pièce en fonction de références fonctionnelles ?
La pièce peut-elle être chargée dans la même position à chaque cycle ?
La force de serrage est-elle contrôlée pour éviter toute déformation ?
Y a-t-il suffisamment d'espace pour les sondes, les caméras ou les scanners ?
Le dispositif peut-il supporter le chargement par robot ou le transfert par convoyeur ?
Le dispositif est-il suffisamment durable pour une utilisation répétée en production ?

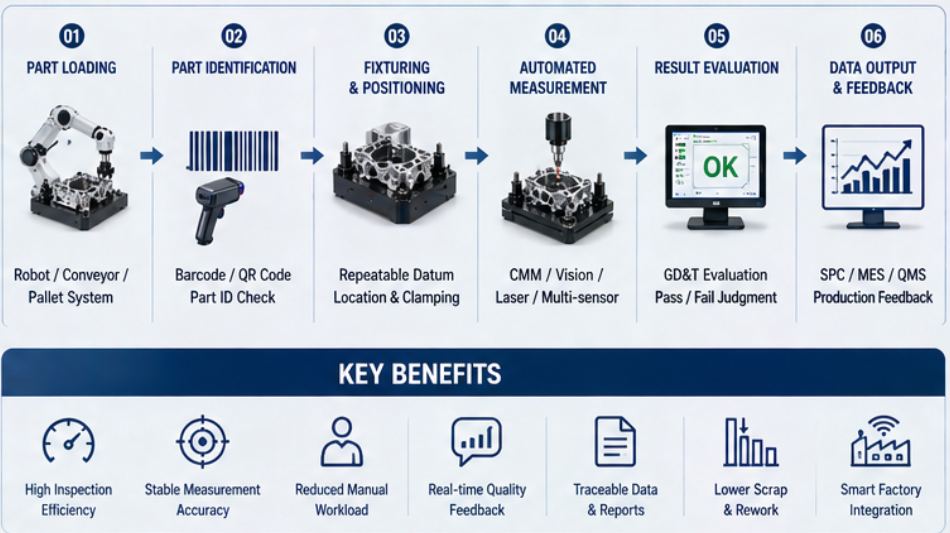

4. Planifier le chargement, le déchargement et l'intégration des pièces sur la ligne
L'inspection automatisée doit être planifiée en même temps que l'agencement de la ligne de production. Le chargement des pièces peut être manuel, robotisé, effectué par convoyeur, système de palettes, table rotative ou unité de transfert automatique. La méthode appropriée dépend du poids des pièces, du temps de cycle, du volume de production, des exigences de sécurité et de l'espace disponible sur la ligne.
Pour la production en grande série, le chargement automatique permet de réduire la charge de travail des opérateurs et d'améliorer la régularité. Pour la production en moyenne série ou la production de pièces mixtes, le chargement semi-automatique offre un meilleur compromis entre flexibilité et coût. Le système d'inspection ne doit pas ralentir la ligne de production, sauf si le gain en qualité justifie le temps de cycle.
| Méthode de chargement | Idéal pour | Principal avantage |
|---|---|---|
| Chargement manuel | Inspection flexible à faible ou moyen volume | Coût d'automatisation réduit et changement de pièces facilité |
| Chargement du robot | Pièces répétées en grand volume | Réduit la manutention manuelle et améliore la régularité |
| Transfert par convoyeur | Inspection en ligne et production continue | Relie directement la mesure au flux de production |
| Système de palettes ou de fixations | contrôle par lots et production de familles de pièces | Améliore la répétabilité du positionnement et du contrôle des changements de format |
| table rotative | Flux de travail d'inspection multi-stations | Permet le chargement et la mesure en parallèle |

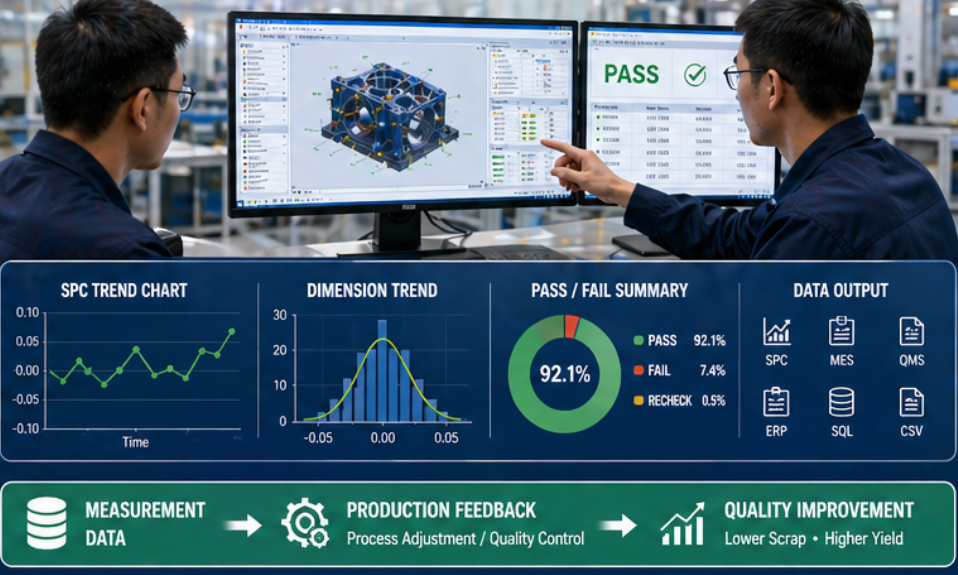

5. Concevoir un logiciel de mesure et un flux de travail de données
Le logiciel est au cœur d'un système d'inspection dimensionnelle automatisé. Il gère les programmes de mesure, le fonctionnement des capteurs, l'identification des pièces, la génération de rapports, la sortie des données et les décisions relatives à la qualité. Les acheteurs doivent vérifier que le logiciel prend en charge l'importation de fichiers CAO, l'évaluation GD&T, la sélection automatique des programmes, la saisie de codes-barres ou de codes QR, la sortie SPC, le jugement de conformité/non-conformité et l'intégration aux systèmes de production.
Pour les lignes de production, les données d'inspection ne doivent pas rester confinées à la machine de mesure. Elles doivent alimenter le système de retour d'information sur la production. Si une dimension s'approche de la limite de tolérance, le système doit aider les ingénieurs à identifier rapidement les dérives du processus. Cela permet de réduire les rebuts, les retouches et les problèmes de qualité pour les clients.
Liste de contrôle des logiciels et des données
Exécution automatique du programme de mesure
Reconnaissance des codes-barres, des codes QR ou des identifiants de pièces
Fonctionnalités d'importation CAO et d'inspection GD&T
Génération automatique de rapports et décision de réussite/échec
Analyse des données de sortie et des tendances du SPC
Exportation de données pour les systèmes MES, ERP, QMS ou les systèmes de qualité internes
Alarme ou retour d'information lorsque les dimensions approchent les limites de contrôle
Enregistrements de contrôle et de traçabilité des versions de programmes
6. Environnement de contrôle, sécurité et fiabilité du système
Les systèmes d'inspection automatisés utilisés à proximité des lignes de production peuvent être soumis à des variations de température, des vibrations, de la poussière, des brouillards d'huile, la circulation des opérateurs, les mouvements des robots et des conditions de production changeantes. Ces facteurs peuvent affecter la stabilité des mesures et la fiabilité du système. Avant l'installation, les acheteurs doivent évaluer l'environnement du site et déterminer si un contrôle environnemental, une isolation des vibrations, une filtration de l'air, une protection du boîtier ou une compensation de température sont nécessaires.
La sécurité est également primordiale. Si le système comprend des robots, des convoyeurs, des portes automatiques, des capteurs mobiles ou des stations de chargement, son agencement doit inclure des barrières de sécurité, des dispositifs de verrouillage, des arrêts d'urgence, des systèmes anticollision et des procédures d'utilisation claires. La fiabilité repose non seulement sur la précision des machines, mais aussi sur un fonctionnement quotidien sûr et stable.
| Facteur systémique | Que vérifier | Pourquoi c'est important |
|---|---|---|
| Température | Température des pièces, fluctuations de la température ambiante, sources de chaleur | Réduit la dérive de mesure |
| Vibration | Machines à proximité, mouvement du robot, état du sol | Améliore la répétabilité et la stabilité des mesures |
| Propreté | Poussières, brouillards d'huile, liquide de refroidissement, copeaux, qualité de l'air | Protège les capteurs, les sondes, les dispositifs de fixation et les pièces à usiner. |
| Sécurité | Zone robotisée, surveillance, arrêt d'urgence, verrouillage | Protège les opérateurs et les équipements |
| Entretien | Nettoyage des capteurs, usure des dispositifs de fixation, étalonnage des sondes, sauvegarde du système | Assure la stabilité du système sur le long terme en production |
7. Valider le système avant la mise en production à grande échelle
Avant la mise en service d'un système d'inspection dimensionnelle automatisé en production à grande échelle, il est indispensable de le valider avec des pièces réelles, des dispositifs de fixation réels, des programmes réels et dans des conditions de production réelles. Le processus de validation doit vérifier la répétabilité, le temps de cycle, la précision des mesures, la stabilité du chargement, la qualité des rapports, la connexion des données et le traitement des résultats anormaux.
Les acheteurs ne doivent pas se contenter de vérifier que la machine mesure correctement une seule pièce. Ils doivent tester son fonctionnement sur plusieurs cycles, avec différents opérateurs, sur différents lots et en tenant compte des variations de production. Cela permet de prévenir les problèmes cachés après l'installation du système sur la ligne de production.
Liste de contrôle de validation du système
Test de répétabilité avec plusieurs cycles de mesure
Vérification de la précision à l'aide de pièces de référence ou d'étalons calibrés
Test de temps de cycle comparé au temps de cycle de production
vérification de la stabilité du chargement et du déchargement des dispositifs
Vérification de l'étalonnage de la sonde, de la caméra ou du capteur
Test de sortie de rapport et d'exportation de données
Vérification de la décision réussite/échec avec des échantillons connus de bonne et de mauvaise qualité
Test de manipulation anormale pour pièce manquante, pièce incorrecte ou mesure défectueuse
8. Quelles informations les acheteurs doivent-ils préparer avant de demander un devis ?
Les projets d'inspection dimensionnelle automatisée nécessitent davantage d'informations qu'un devis pour une machine standard. Avant de recommander un système, le fournisseur doit comprendre la pièce, le processus, l'agencement de la ligne, la vitesse d'inspection, la méthode d'automatisation, les exigences logicielles et les objectifs en matière de données de qualité.
Liste de vérification des informations recommandées
Dessins de pièces, fichiers CAO et exigences de tolérance
Dimensions critiques, éléments GD&T et normes d'inspection
Dimension, poids, matériau, état de surface et volume de production des pièces
Temps de cycle requis et temps de takt de production
Agencement actuel de la ligne, méthode de chargement et espace d'installation disponible
Préférence pour le chargement manuel, robotisé, par convoyeur, sur palette ou sur table rotative
Technologie de mesure requise : machine à mesurer tridimensionnelle (MMT), vision, laser, numérisation ou multi-capteurs
Exigences en matière de rapports logiciels, de SPC, de MES, d'ERP, de QMS ou de sortie de données
Conditions environnementales telles que la température, les vibrations, la poussière et les brouillards d'huile
Attentes en matière de sécurité, de maintenance, de formation et de service après-vente
9. Erreurs courantes à éviter
Commencer par le matériel d'automatisation avant de définir les exigences d'inspection.
Choisir une technologie de mesure sans vérifier les caractéristiques et les tolérances réelles des pièces.
En négligeant la répétabilité du montage et la stabilité du positionnement des pièces.
Conception du chargement du robot sans tenir compte du dégagement de la sonde ou du capteur.
Production de données sans processus de retour d'information clair.
Sous-estimer les risques liés à la température, aux vibrations, à la poussière et à l'environnement de l'atelier.
Échec de la validation de la répétabilité et du temps de cycle dans des conditions de production réelles.
Automatiser à l'excès un processus qui nécessite encore une intervention manuelle flexible.
Absence de planification de la maintenance, de l'étalonnage, de la formation des opérateurs et du support à long terme.
Éviter ces erreurs permet aux fabricants de mettre en place un système d'inspection automatisé fiable, pratique et utile pour un véritable contrôle de la qualité de la production.
Conclusion
La mise en place d'un système d'inspection dimensionnelle automatisé pour les lignes de production exige une évaluation complète des besoins d'inspection, des technologies de mesure, des dispositifs de fixation, de la méthode de chargement, du flux de travail logiciel, du traitement des données, de l'environnement, de la sécurité et du processus de validation. Un système performant doit non seulement mesurer les pièces avec précision, mais aussi fournir un retour d'information rapide à la production, réduire les variations liées à l'opérateur, améliorer le contrôle des processus et garantir la traçabilité des données de qualité. En préparant les plans, les exigences de tolérance, le rythme de production, l'implantation de la ligne et les besoins d'intégration des données avant l'établissement du devis, les acheteurs peuvent concevoir une solution d'inspection automatisée plus pratique et fiable.
